本说明向您展示了如何拆卸和安装山猫紧凑型拖拉机 CT440 转向阀的指南。

所有关于山猫服务维修手册在这里：山猫服务
库2019 Q2服务维修手册下载

拆卸和安装
注意：以下程序是在配备 HST 的紧凑型拖拉机上执行的。尽管照片可能看起来不同，但对于配备 SST 的紧凑型拖拉机，程序是相同的。
拆下仪表板。

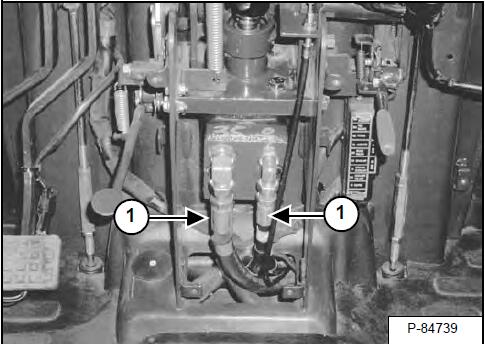

从转向阀上拆下两条软管（项目 1）。
注意：标记软管以确保正确安装。

从转向阀上拆下两条软管（项目 1）。
安装：将软管拧紧至 25 - 29 N•m (18 - 22 ftlb) 扭矩。

卸下四个安装螺栓（第 1 项）
安装：将螺栓拧紧至 34 - 44 N•m (25 - 33 ftlb) 扭矩。

重要事项
修理静液压和液压系统时，拆卸前清洁工作区域并保持所有零件清洁。始终在软管、管道和端口上使用盖子和塞子以防止灰尘进入。污垢会迅速损坏系统。

从转向阀上拆下四个配件（项目 1）[图 20-40-5]。
拆下七个端盖螺栓（第 1 项）
拆下端盖（第 1 项）
卸下 O 形圈（项目 1）
