以下是 LRC 型从控制的典型调整程序。建议先查阅 OEM 底盘服务手册。本说明书向您展示如何调整远程换档控制 LRC 类型的指南
Eaton Service Ranger 4.8 2021 诊断软件安装服务
程序
1. 向前或向后移动换档杆至空档位置。
2. 将换档杆向侧面移动，朝向倒档，直到感觉到倒档柱塞弹簧的阻力。
不要切换到反向。进行所有调整时，Shift 手指必须保持在此位置。

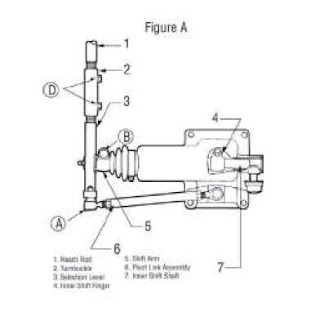

3. 从选择杆上拆下开口销、锁紧螺母和球窝接头 A（见图 A）。不要从枢轴连杆上拆下球窝接头。
4. 松开帽螺钉 B（见图 A）并从内部换档轴上拆下换档臂。不要从换档臂上断开选择杆。
5. 转动换档臂，直到从侧面看它与选择杆成直角 (90°)（见图 B）。
注意：理想情况下，应按所述将换档臂调整为与选择杆成 90°，但在某些底盘配置中，可能需要将换档臂分度为垂直位置。对换档杆进行分度是为了防止换档杆跳出。
与空挡和
向后操纵杆位置相比，这种类型的调整将导致换挡杆在空挡和向前操纵杆位置之间的行程量不相等。
6. 将换档臂安装在内换档轴的花键上。您可能需要将换档臂移动 4° 或 5° 才能对齐两个零件的样条线。此时忽略变速杆的任何移动。换档杆将在稍后进行调整。
7. 拧紧换档臂上的帽螺钉 B（见图 A）。
8. 将枢轴连杆组件球窝接头连接到选择杆。用 Castle Nut 和 Cotter Pin 将其固定。
9. 松开枢轴连杆上的锁紧螺母 C（见图 C）。
10. 检查以确保内部 Shift 手指仍在原位。
11. 旋转枢轴连杆，直到从后面看，选择杆的弯曲端与换档臂平行。
12. 拧紧枢轴连杆锁紧螺母 C（见图 C）。
13. 松开螺丝扣 D 上的两个带帽螺钉（见图 A）。
14. 检查以确保内部 Shift 手指仍在原位。
15. 旋转螺丝扣以获得驾驶室中换档杆的正确前后空档位置。
16. 拧紧一个螺丝扣 D 帽螺钉（见图 A）。
17. 将换档杆移至所需位置。
18. 转动第二个螺丝扣 D 帽螺钉。
19. 检查所有档位的连杆障碍物。
